Sự miêu tả
Đi-ốt chỉnh lưu phục hồi nhanh điện áp cao dòng 2CLG50 cung cấp dòng chuyển tiếp trung bình 500mA, VRRM lên đến 20KV, xung điện cực đại 30A và tốc độ cực đại 0,1μs. Điện áp chuyển tiếp thấp, dòng rò thấp (5μA@25 độ / 50μA@100 độ). Chúng được đặt trong một gói chì hướng trục nhỏ gọn (bắt đầu từ φ4,2×15mm) thích hợp cho việc chèn tự động và các PCB{15}}có không gian hạn chế.
Các tính năng chính
Dải điện áp chặn rộng– VRRM: 6KV/8KV/10KV/12KV/16KV/18KV/20KV
Dòng chuyển tiếp cao– NẾU (AV): 500mA
Dòng điện tăng đột biến không-lặp lại cao điểm– IFSM: 30A
Khôi phục ngược cực nhanh-– trr: điển hình là 0,1μs (IF=2mA, IRM=4mA)
Điện áp chuyển tiếp thấp– VFM tối đa: 15V ~ 42V @ IFM=500mA
Rò rỉ ngược cực thấp
IRRM1: tối đa 5μA @ VRM=VRRM, Ta=25 độ
IRRM2: tối đa 50μA @ VRM=VRRM, Ta=100 độ
Độ ổn định nhiệt độ cao– độ tăng rò rỉ thấp ở nhiệt độ cao

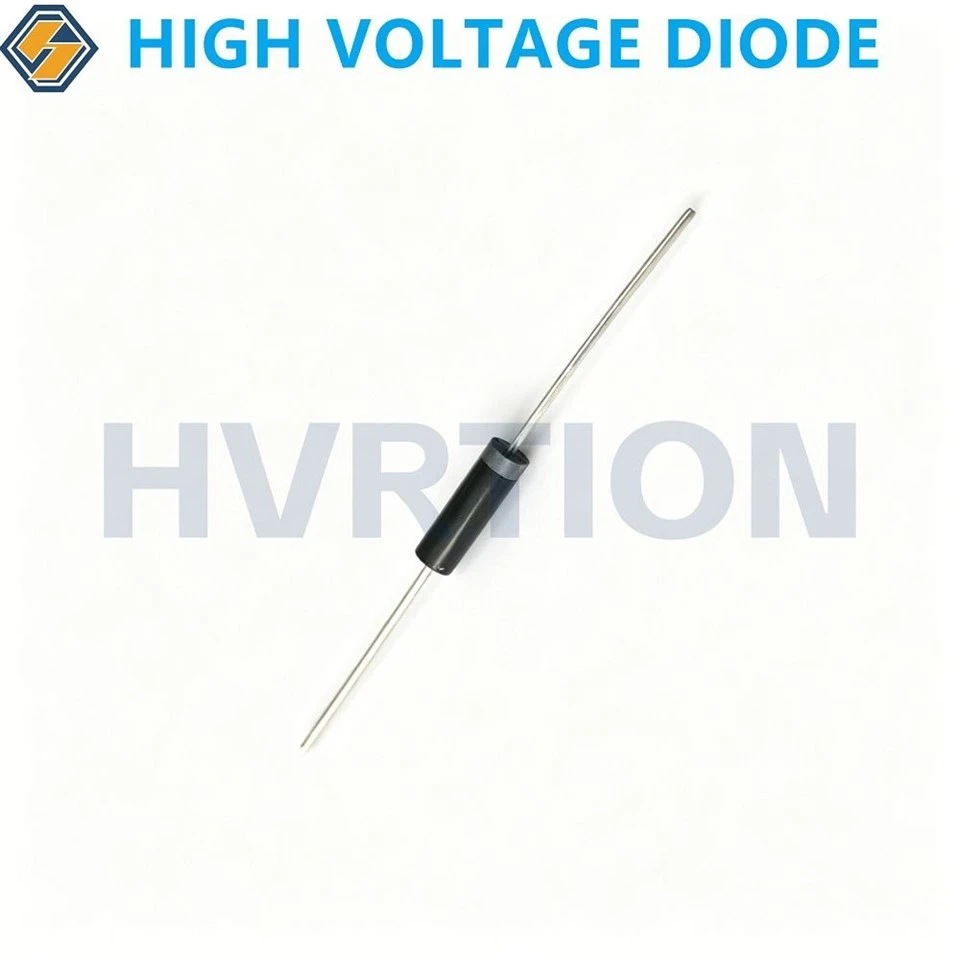

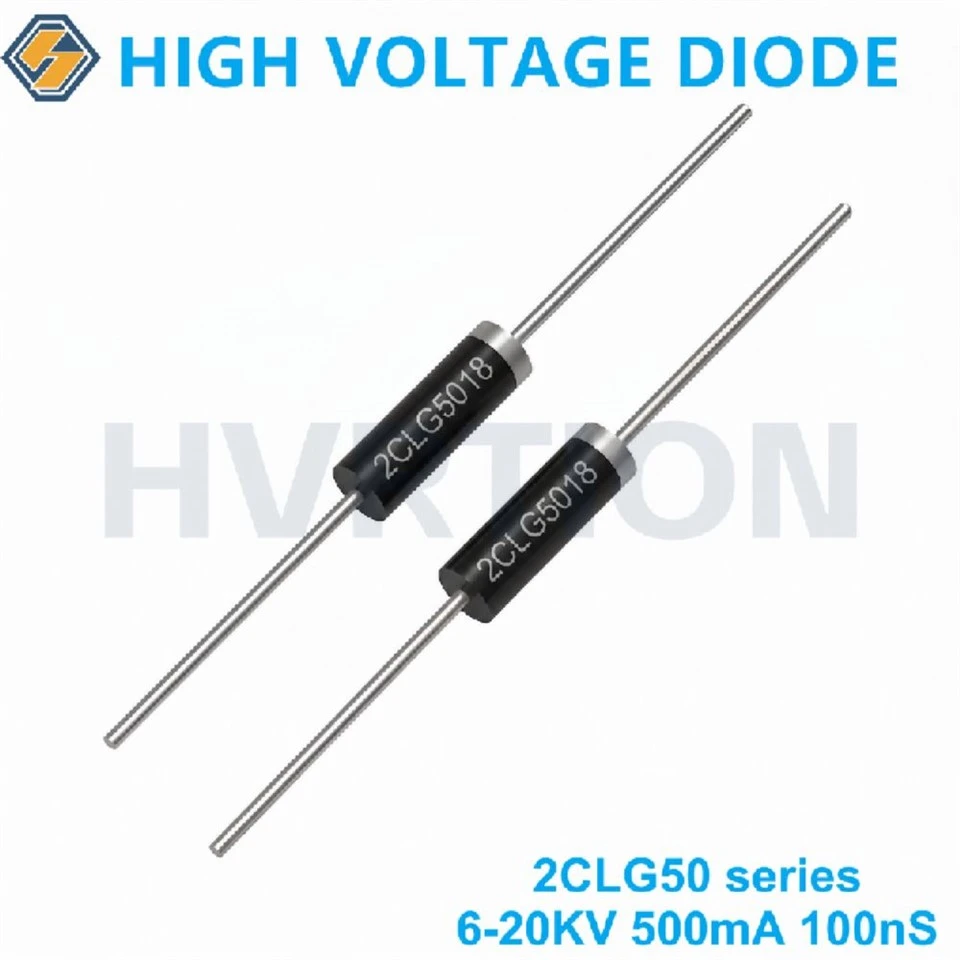

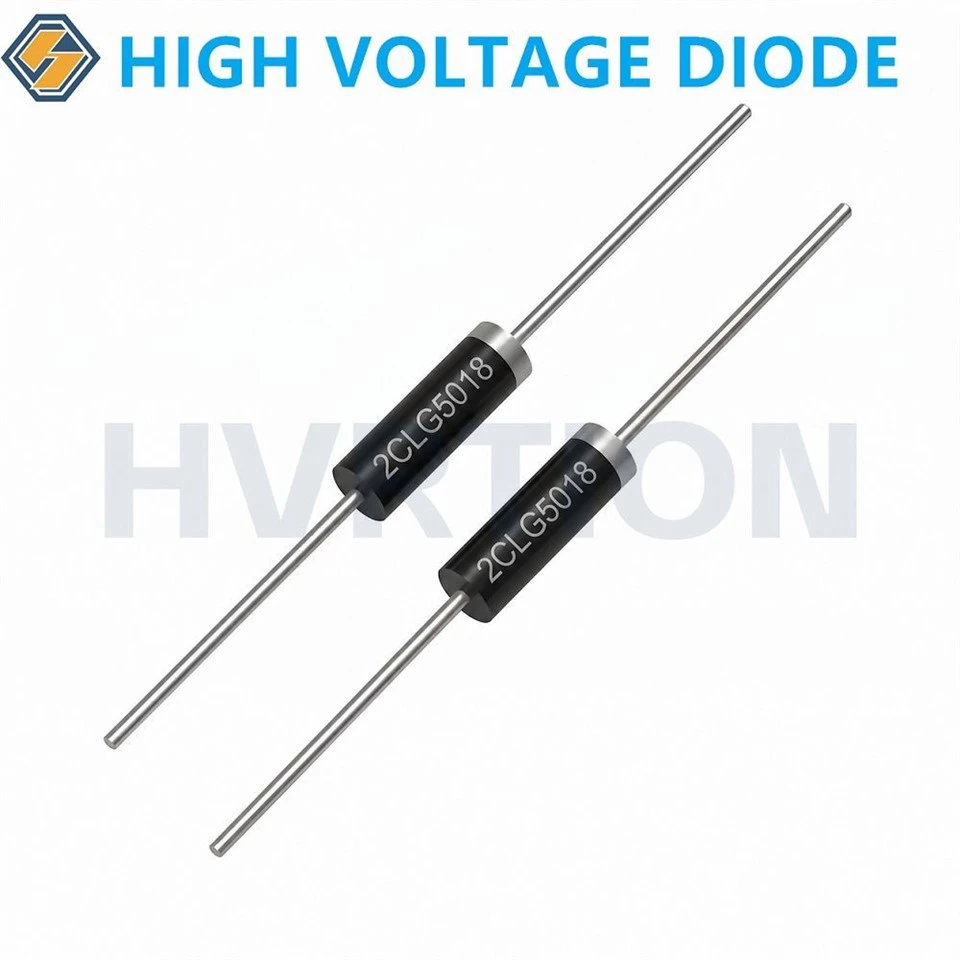

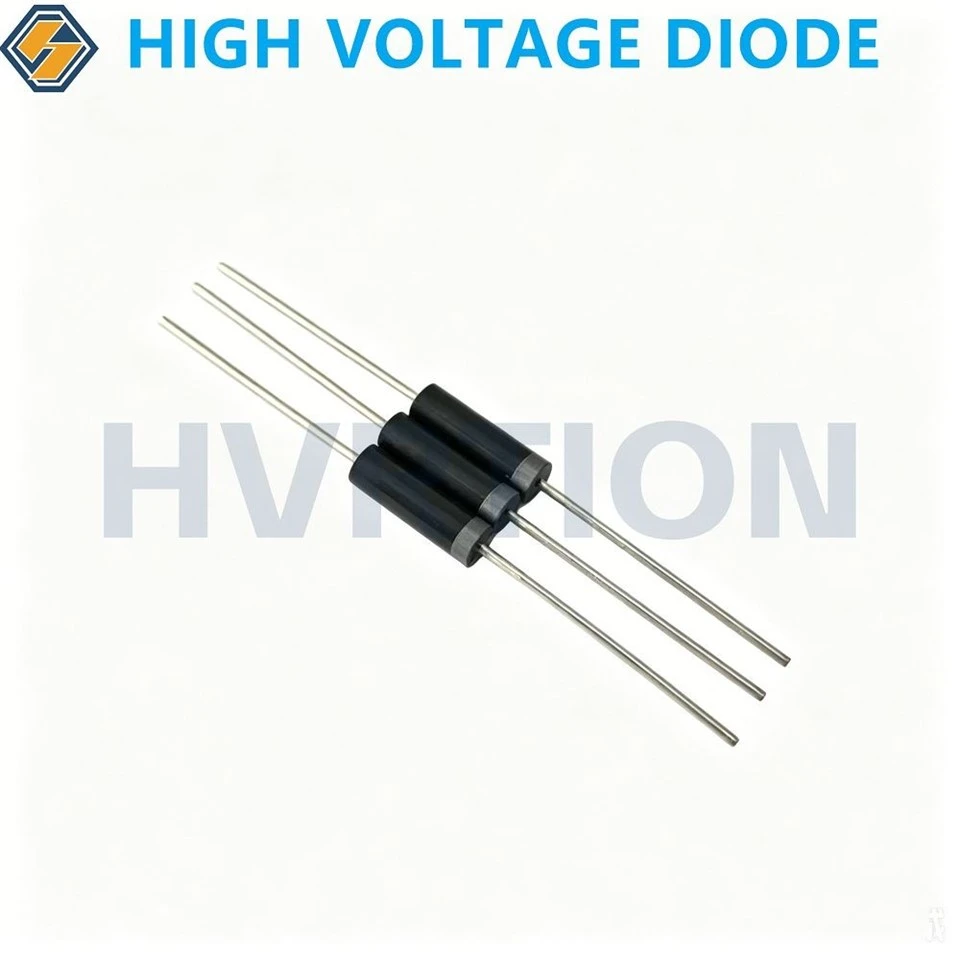

Gói chì hướng trục nhỏ gọn– Thân máy φ4.2×15mm (các biến thể 6KV~20KV có đường viền tương tự)
Tuân thủ RoHS
Ứng dụng
- Nguồn điện cao áp cho hệ thống laser
- -máy phát tia X và thiết bị chụp ảnh y tế
- Mạch nạp tụ điện
- Nguồn điện chuyển mạch tần số cao
- Thiết bị lọc bụi tĩnh điện (ESP)
- Bộ nhân HV và bộ chỉnh lưu
- Nguồn tia plasma và ion công nghiệp
- Thay thế cho dòng 2CLG tiêu chuẩn công nghiệp
Đặc tính & kích thước điện
Tất cả các giá trị đều là xếp hạng tối đa trừ khi được chỉ định (Ta=25 độ ).
|
Giá trị định mức |
Đặc tính điện |
||||||||
|
Kiểu |
VRRM |
NẾU (AV) |
IFSM |
VFM |
IFM |
IRRM1 |
IRRM2 Ta=100bằng cấp |
Trr NẾU=2mA IRM=4mA |
Kích thước |
|
|
VRM=VRRM |
||||||||
|
|
KV |
ma |
A |
V |
ma |
uA |
chúng ta |
mm |
|
|
2CLG5006 |
6 |
500 |
30 |
15 |
500 |
5 |
50 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CLG5008 |
8 |
500 |
30 |
20 |
500 |
5 |
50 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CLG5010 |
10 |
500 |
30 |
24 |
500 |
5 |
50 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CLG5012 |
12 |
500 |
30 |
28 |
500 |
5 |
50 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CLG5016 |
16 |
500 |
30 |
35 |
500 |
5 |
50 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CLG5018 |
18 |
500 |
30 |
40 |
500 |
5 |
50 |
0.1 |
Φ4.2*15/Φ0.8 |
|
2CLG5020 |
20 |
500 |
30 |
42 |
500 |
5 |
50 |
0.1 |
Φ4.2*15/Φ0.8 |
Lưu ý: Tất cả các mẫu trong dòng sản phẩm này đều có chung gói dây dẫn hướng trục nhỏ gọn (thân φ4,2×15mm, đường kính dây dẫn φ0,8mm) trừ khi có quy định khác. Xác nhận bản vẽ cơ khí với nhà máy.
Dữ liệu cơ khí
Loại gói
Nhựa đúc, được xếp hạng UL94V-0
Đánh dấu phân cực
Dải âm cực
Phương pháp lắp
Xuyên qua-lỗ / đạo trình trục
Ưu điểm về hiệu suất
|
tham số |
Giá trị |
Lợi ích |
|
Chuyển tiếp hiện tại |
500mA |
Xử lý tải cao hơn so với các bộ phận tiêu chuẩn 350mA |
|
Tăng hiện tại |
30A |
Độ bền tuyệt vời cho các điều kiện khởi động và tạm thời |
|
Thời gian phục hồi |
0.1μs |
Cho phép hoạt động tần số cao, giảm tổn thất chuyển mạch |
|
Rò rỉ @100 độ |
50μA |
Hiệu suất ổn định ở nhiệt độ cao |
|
Dải điện áp |
6KV ~ 20KV |
Một dòng đáp ứng hầu hết các nhu cầu điện áp trung bình-đến{1}}cao áp |
Thông tin đặt hàng

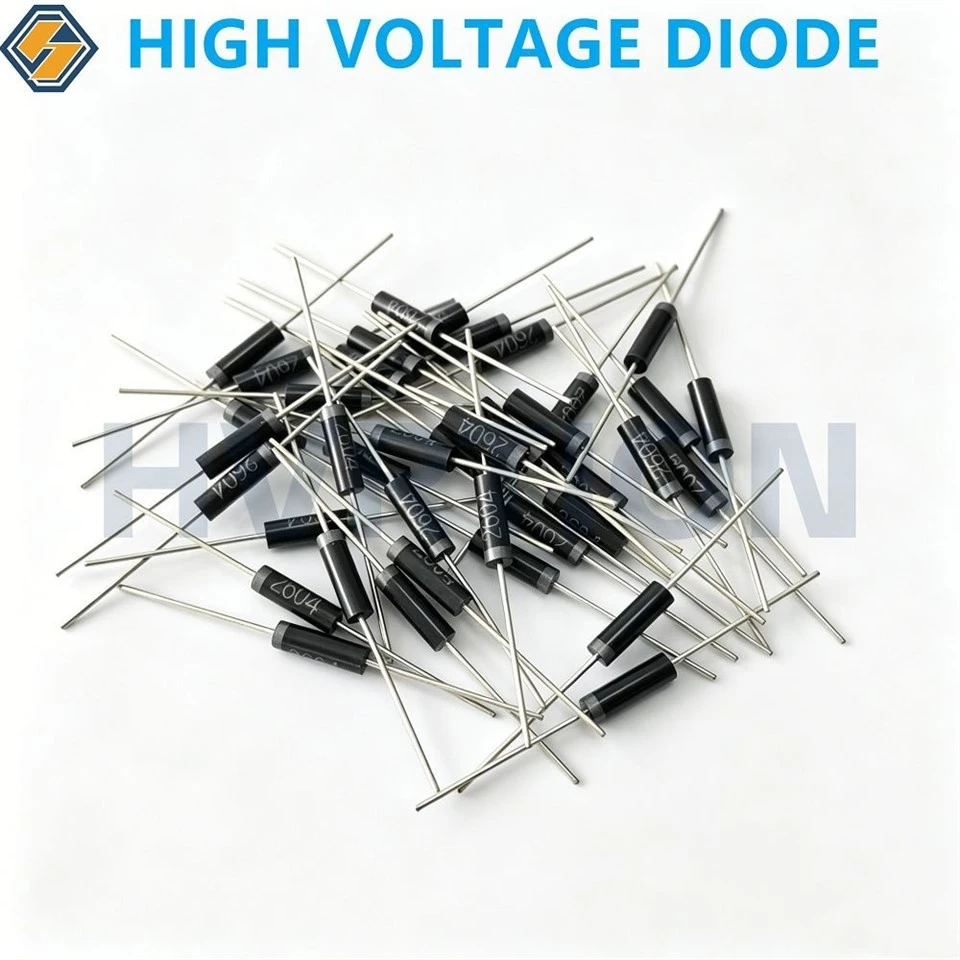

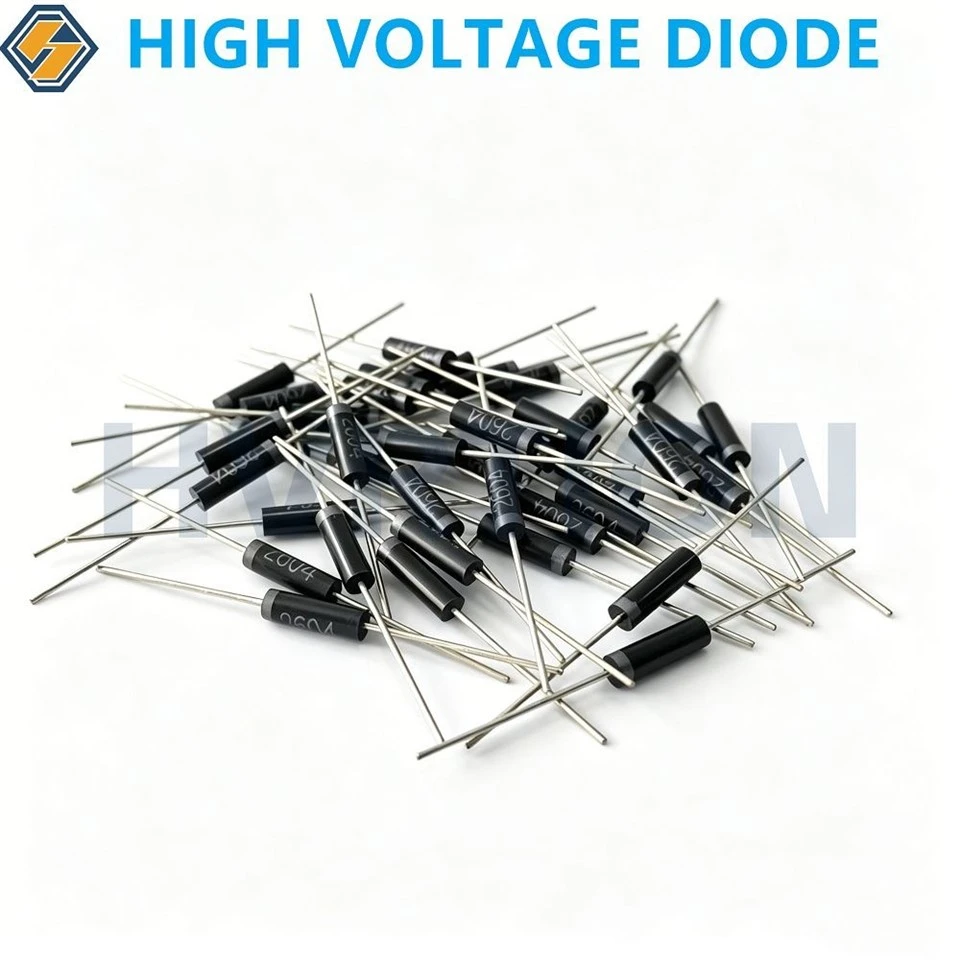

- Tùy chọn đóng gói:Gói số lượng lớn (200 cái/túi)
- Thời gian thực hiện & MOQ:Vui lòng liên hệ với bộ phận bán hàng để biết giá hiện tại và số lượng.
Tại sao chọn dòng 2CLG50?
Đánh giá hiện tại cao hơn (500mA)
Mở rộng khả năng thiết kế cho nguồn cung cấp HV mạnh hơn
01
Phục hồi nhanh chóng liên tục
0,1μs trên tất cả các cấp điện áp, đơn giản hóa thiết kế
02
Rò rỉ thấp ở nhiệt độ cao
Chỉ 50μA ở 100 độ, nâng cao độ tin cậy trong môi trường nóng
03
Kích thước nhỏ gọn
Thân máy φ4,2mm phù hợp với bố cục chật hẹp nhưng vẫn xử lý được 20KV
04
Thả-thay thế
Pin tương thích với nhiều dòng 2CLG hiện có và dòng tương tự
05
Hỗ trợ kỹ thuật & tùy chỉnh
Để biết mức điện áp tùy chỉnh hoặc kích thước gói hàng khác nhau, hãy liên hệ với nhóm kỹ thuật của chúng tôi để có giải pháp lắp ráp HV.
